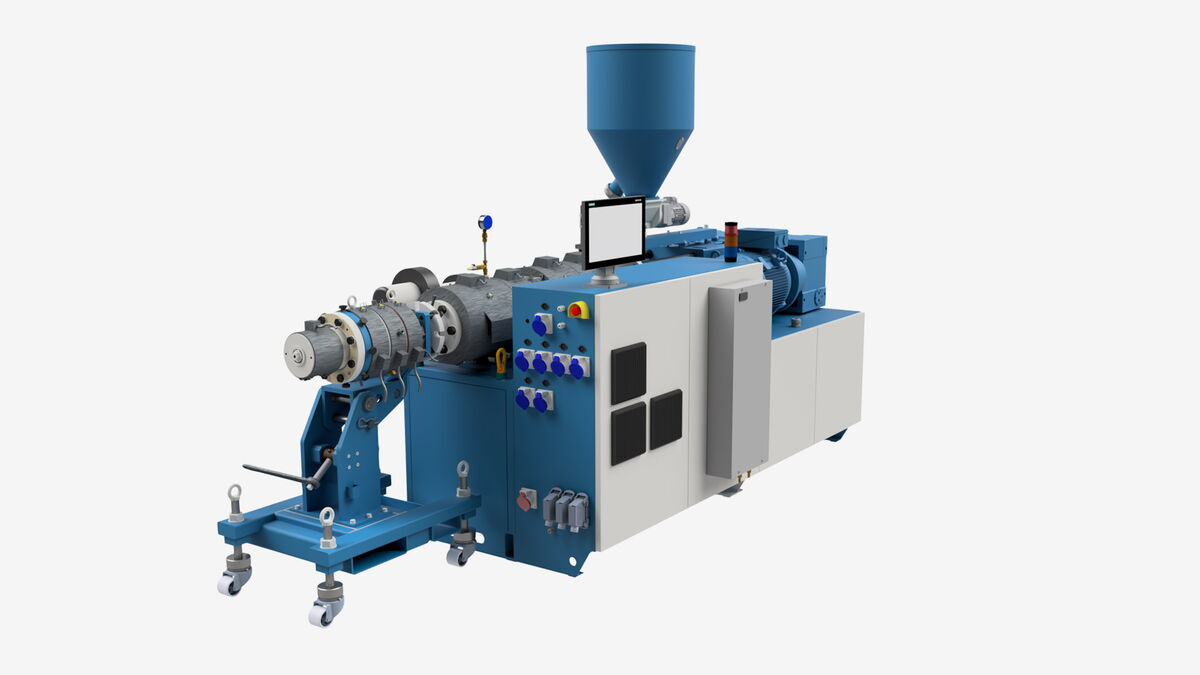

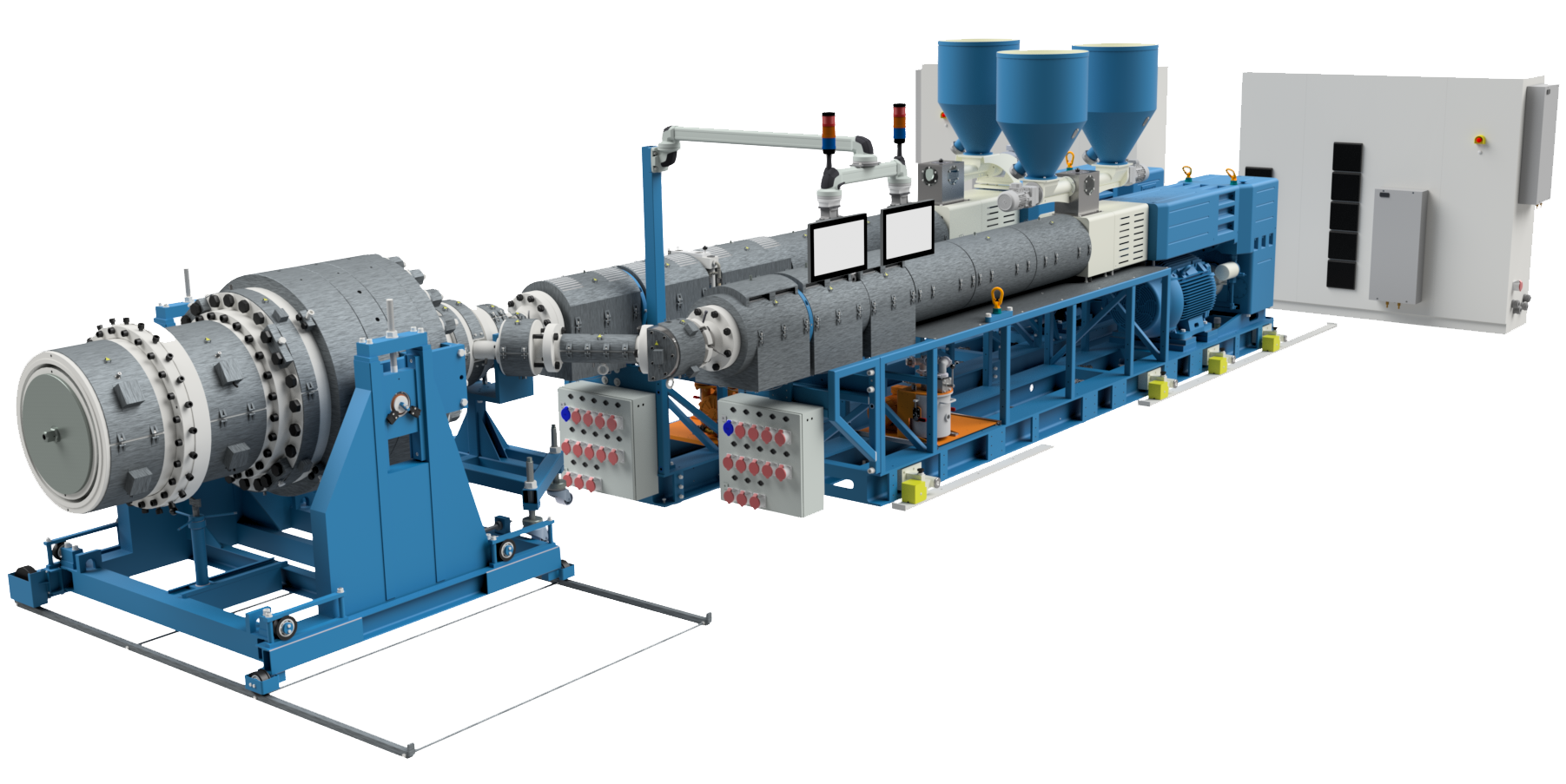

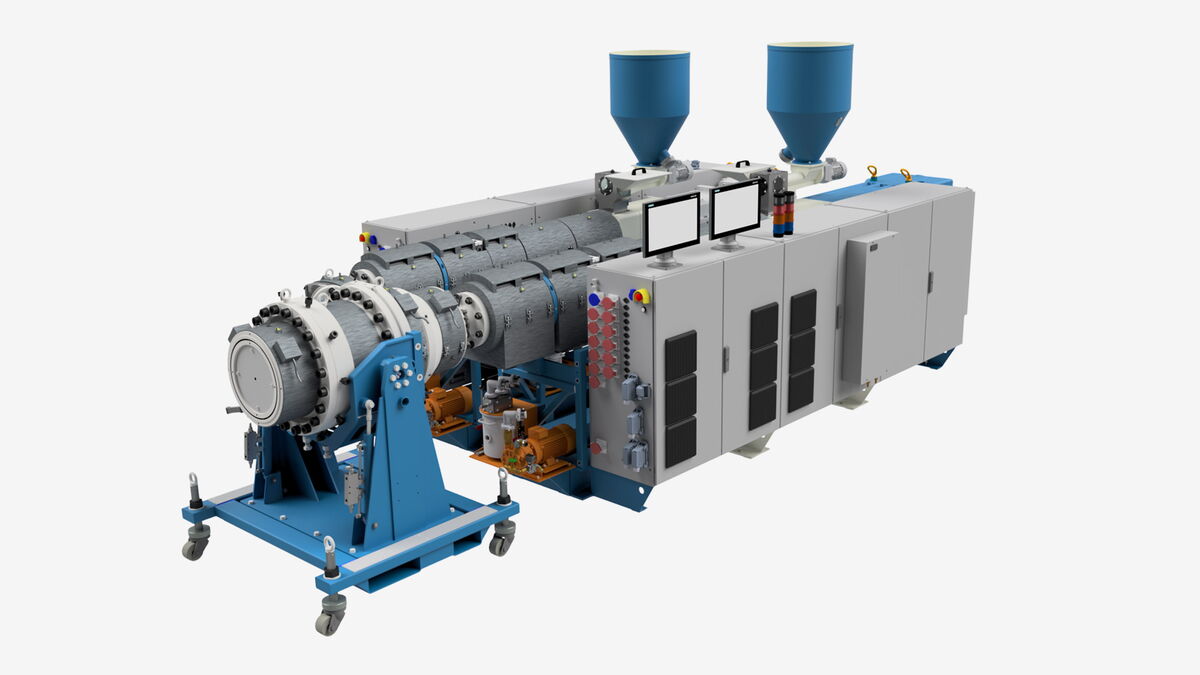

PVC / C-PVC Rohr Extrusion

Produktbeschreibung

Mit den konischen Rohrextrudern der Baugrößen CON 50, CON 63 und CON 80 und den parallelen Extrudern XTS 88, XTS 108, XTS 122 und XTS 138 in unterschiedlichen Längen bis zu 36D bietet Ihnen Theysohn den optimalen Ausstoßbereich für alle Rohranwendungen.

Funktionalität, Modularität und optimal abgestimmte Verfahrenstechnik, um Verschleiß und Energieverbrauch zu minimieren, stehen im Vordergrund der CON und XTS-Serie. Durch den Fachwerkgrundrahmen der Extruder gelingt ein optimaler Spagat zwischen schlanker Bauform und robusten Maschinendesign der neuen CON und XTS-Serie.

Eigenschaften

  • Parallele Extruder mit Schneckendurchmesser von 78 – 136 mm
  • Konische Extruder mit Schneckendurchmesser von 50 – 80 mm
  • Verfahrenslängen von 24 – 36D
  • Verschleißgeschütze Verfahrenseinheit in T5000 und T8000 (Wolframcarbid)
  • Komplett verchromte Schnecken für C-PVC Verarbeitung
  • Gravimetrisches Dosiersystem

Anwendung

  • PVC Einfachstrang Kompaktrohr 16 – 710 mm Durchmesser
  • PVC Dualstrang Kompaktrohr 16 – 250 mm Durchmesser
  • PVC Vierfachstrang Kompaktrohr 16 – 63 mm Durchmesser
  • 3-Schichtrohr mit Schaum- und/oder Recyclingkern 32 – 710 mm Durchmesser
  • C-PVC Heisswasserrohr Einfach- und Dualstrang 10 – 400 mm Durchmesser
  • Kabelschutzrohr 10 – 400 mm
  • Co-extrudierte Regenfallrohre 32 – 160 mm
  • Druck-, Bewässerungs- und Drainagesysteme
  • Brunnenrohre

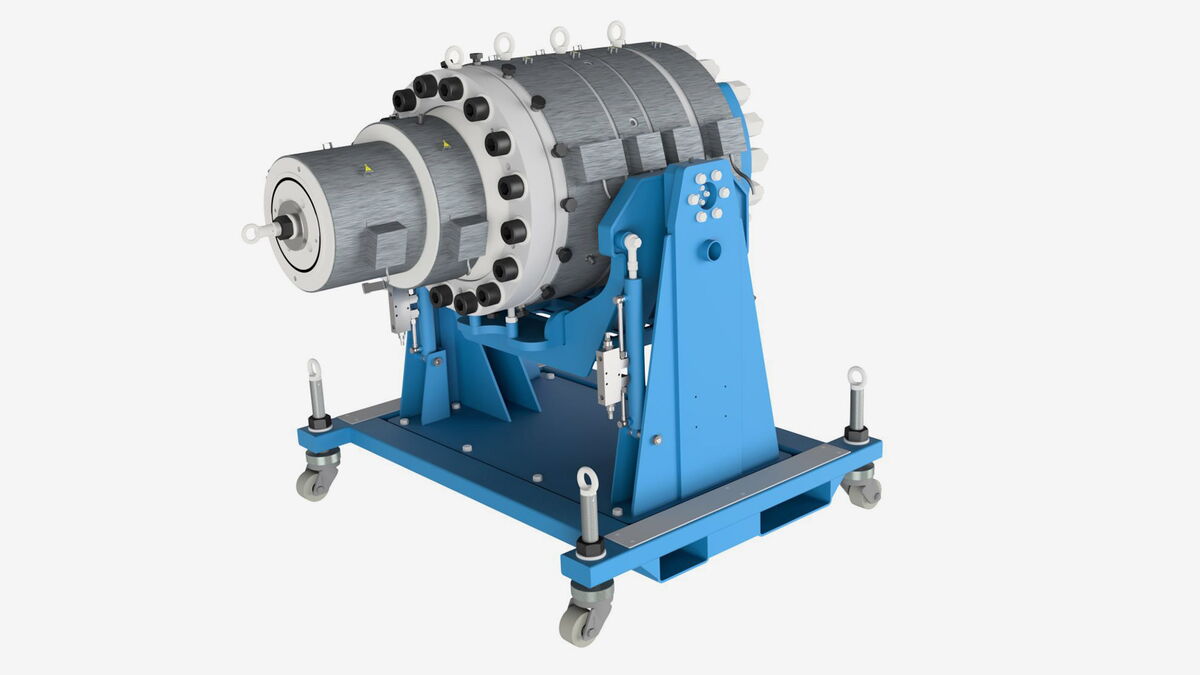

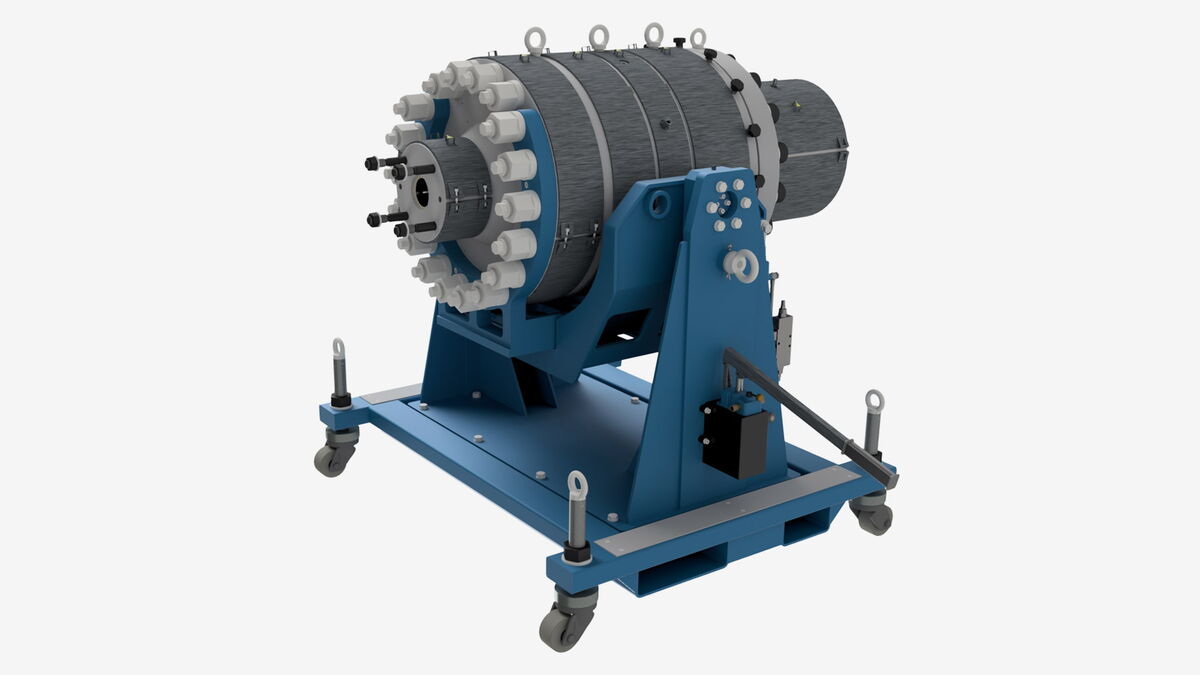

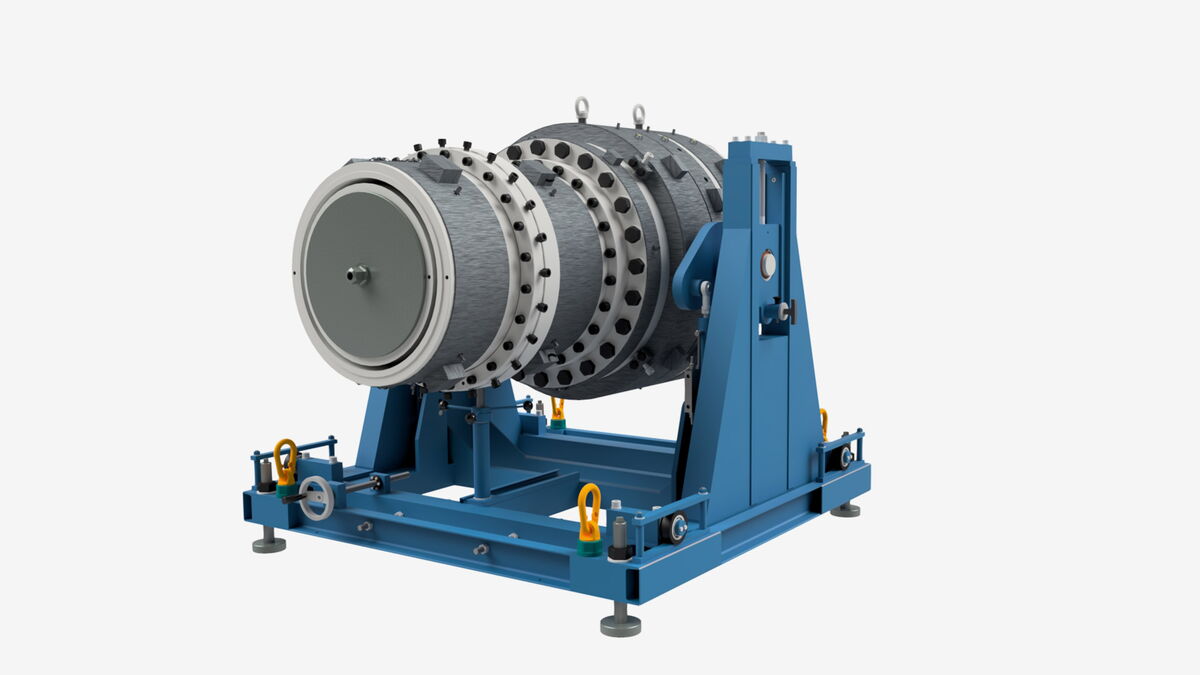

RKS Streamliner Rohrkopf

Produktbeschreibung

Die RKS Streamliner Rohrkopfserie sind durch die kontinuierliche Verbesserung und Weiterentwicklung der bestehenden Theysohn Serie entstanden. Bei dieser neuen Rohrkopfserie wurde vor allem Augenmerk auf einen optimalen Fluss der Schmelze und auf ein optmiertes Kopfvolumen gelegt. Durch die flussoptmierten Dornhalterstege und dem neuen Fließkanaldesign ergibt sich eine bessere Verschweißung.

der Schmelze nach dem Dornhalter was wiederum höhere Ausstöße bei geringerer Wandstärkentoleranz und Längswelligkeit zulässt. Je nach Baugröße können Rohre von 12 mm bis 710 mm Durchmesser produziert werden.  Die RKS-Twin und RKS-Quad Rohrköpfe komplettieren die Streamlinerserie und finden Anwendung in der Dual- und Vierfachstrangextrusion.

Eigenschaften

  • Höherer Schmelzedruck nach dem Torpedo und dadurch besserer Schweißeffekt
  • Größere Rohrdurchmesserbereiche für jede Rohrkopfgröße
  • Modulares System: Verwendung der Düsensätze des nächst kleineren Rohrkopfes
  • Schnellwechsel des Dornes um die Wandstärke des Endproduktes zu adjustieren
  • 30 – 35 % weniger Kopfvolumen, um die Verweilzeit zu reduzieren und dadurch Reduktion der Stabilisatoren

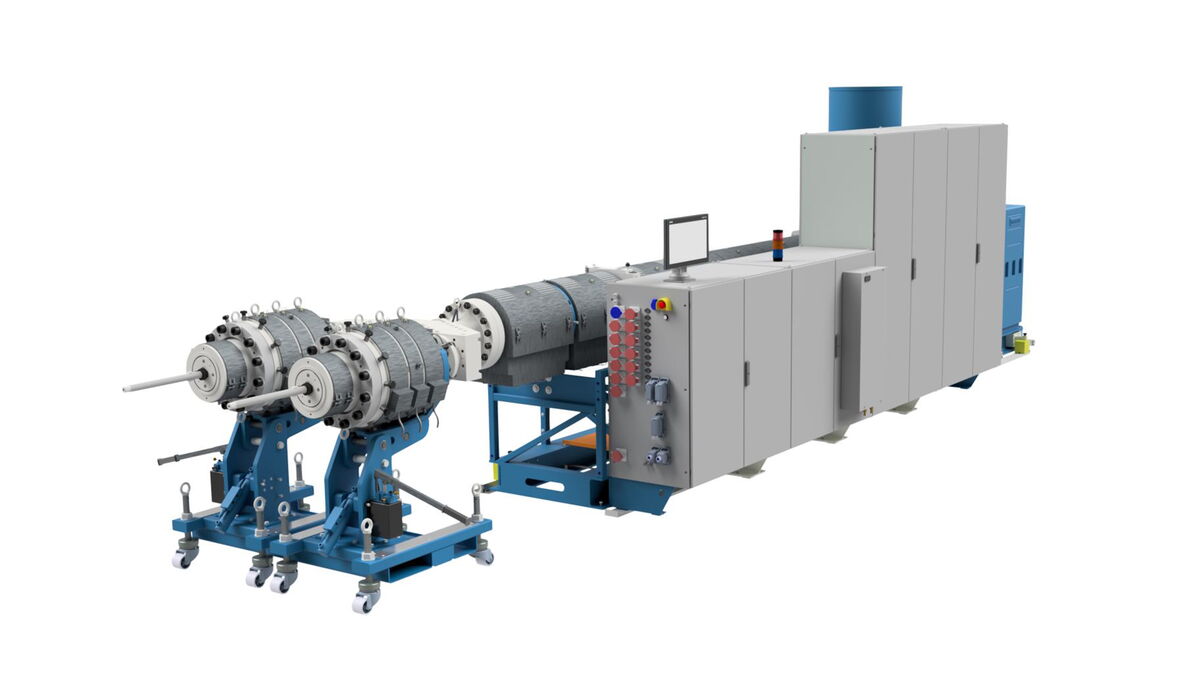

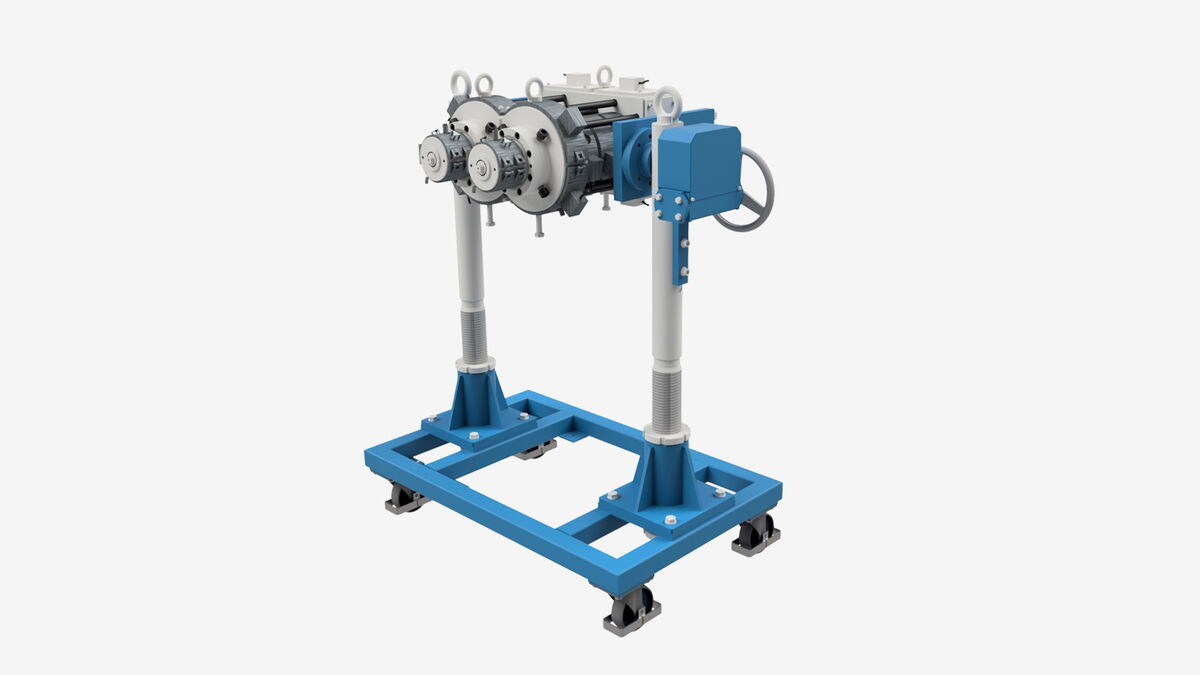

  • Single-Twin oder Quad-Rohrkopf für Single-Dual oder Vierfachstrangproduktion
  • Co-Extrusionsdüsendesign für Streifen auf der Außenhaut des Rohres

Anwendung

  • PVC Rohre 12 – 710 mm AD in allen Druckklassen
  • Alle gängigen PVC Rezepturen wie Pb, Ca-Zn, Sn, organische Stabilisatoren
  • C-PVC
  • PVC-Schaum
  • PVC Recyclat

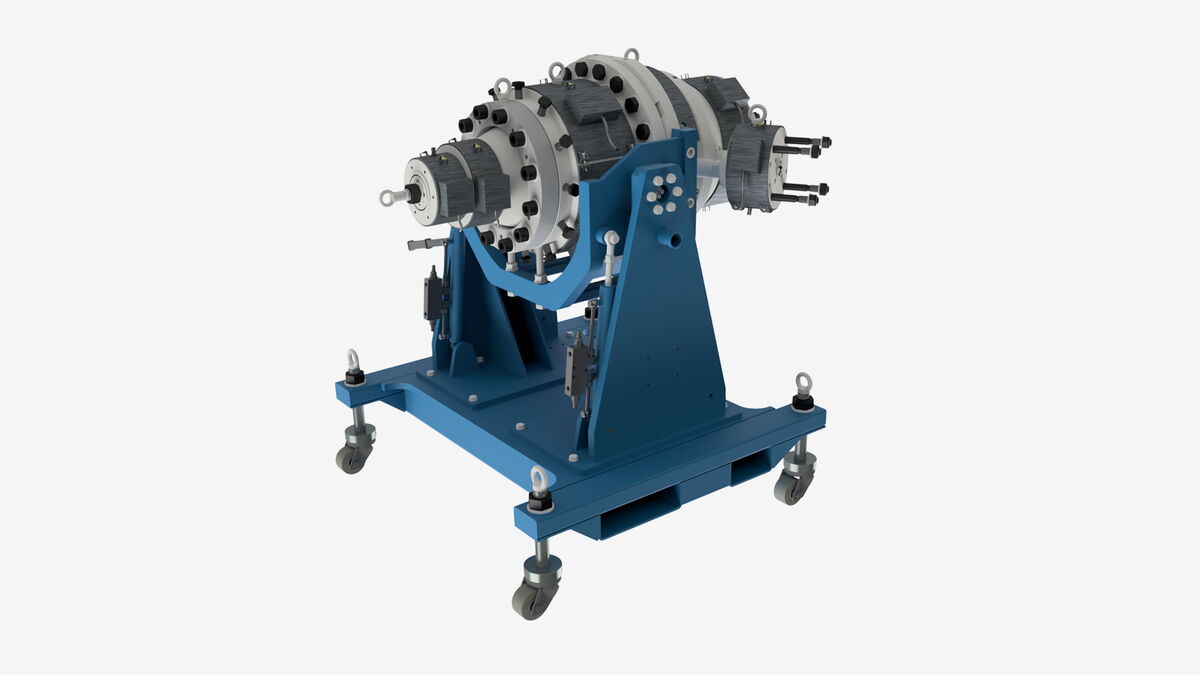

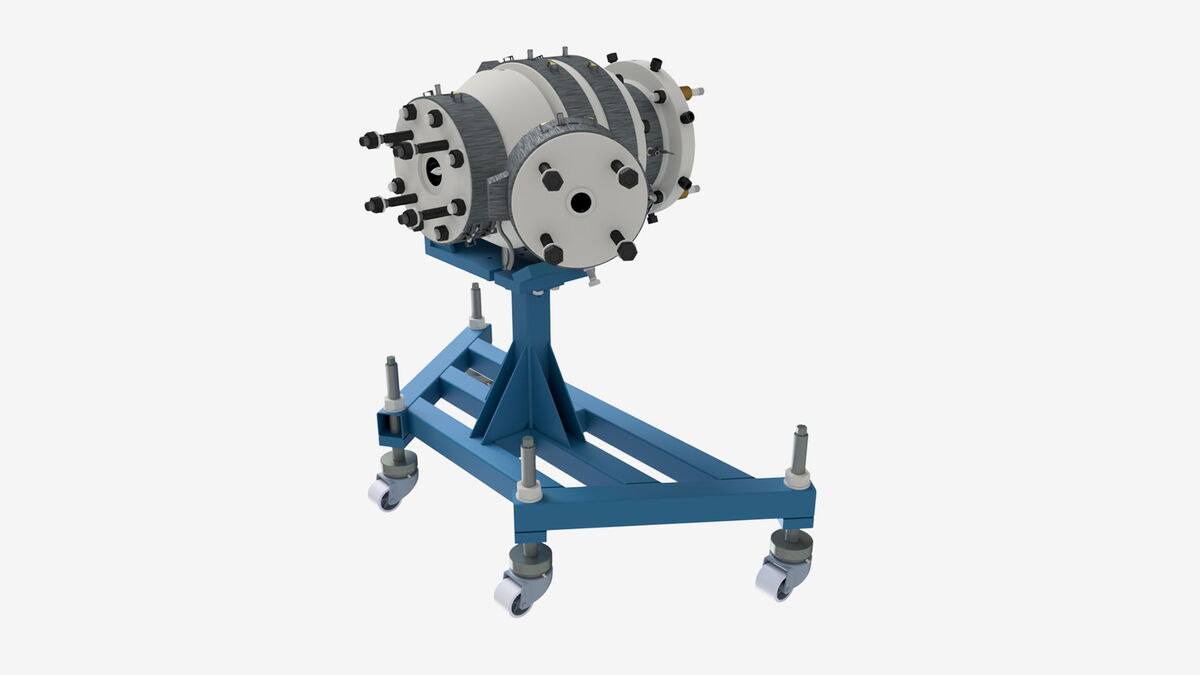

Co-Extrusion TW

Produktbeschreibung

Theysohn entwickelte den TW 4-10 speziell für die 3-Schicht Rohrproduktion mit Schaum oder Regeneratmittelschicht. Diese Produktionsart ermöglicht Einsparungen bei teuren Farbpigmenten und Stabilisatoren für die Mittelschicht und erhalten gleichzeitig die Ringsteifigkeit des Rohres.

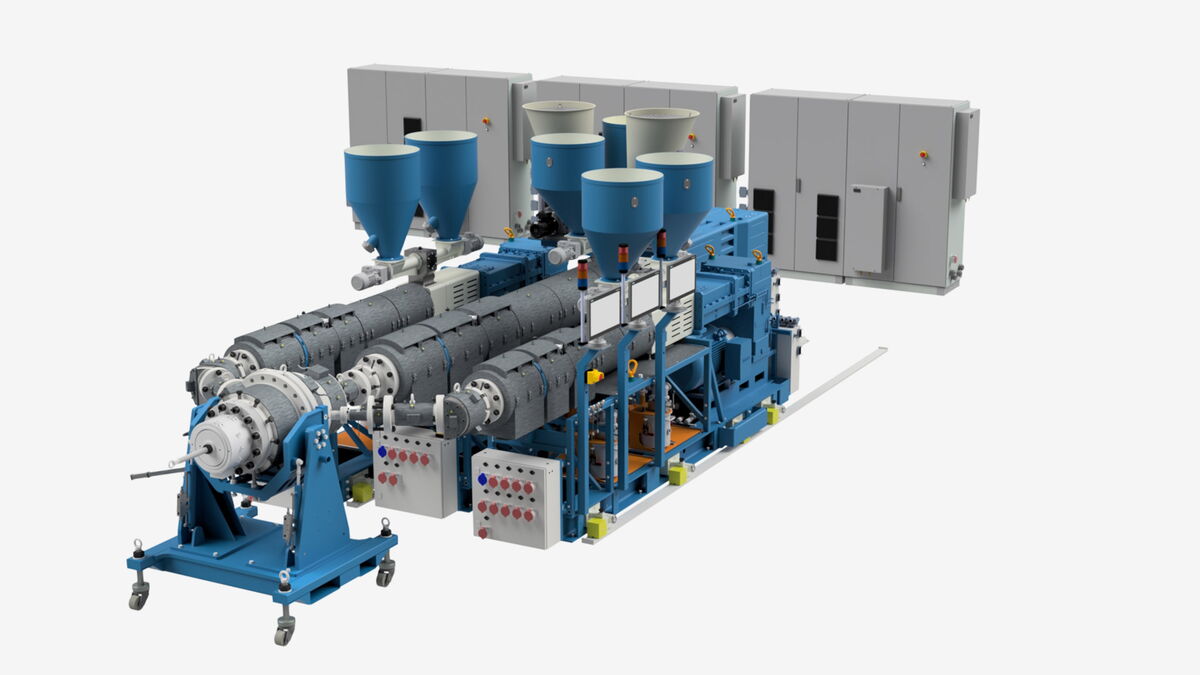

Die neueste Entwicklung aus dem Hause Theysohn ist der Co-Extrusionsrohrkopf TW 250 direkt. Der TW 250 kombiniert Feedblock mit Rohrkopf. Dadurch verkürzt sich die Verweilzeit des Materials im Kopf und es ergeben sich Einsparung im Bereich der Rezeptur. Die Anschaffung eines zusätzlichen Rohrkopfes ist nicht notwendig.

Eigenschaften

  • 3-Schicht Rohre mit Regenerat- oder Schaumkern
  • Geschäumte oder kostengünstige Rezepturen
  • Rohrbereich 90 – 250 mm
  • Co-Extrusionsdüsendesign für Streifen auf der Außenhaut des Rohres

Anwendung

  • 3-Schicht Rohre mit Regenerat- oder Schaumkern
  • Geschäumte oder kostengünstige Rezepturen
  • Je nach Extruderkombination und Rohrkopf von 40 – 710 mm
  • Co-Extrusionsdüsendesign für Streifen auf der Außenhaut des Rohres

Nachfolge für Rohrextrusion

Produktbeschreibung

Theysohn bietet nicht nur einzelne Rohrwerkzeuge an, sondern auch komplette Linien. Durch die perfekte Auslegung und Kombination von konischen und/oder parallelen Extrudern mit den entsprechenden Rohrköpfen bzw. Feedblöcken und der passenden Nachfolgen, wird Theysohn den Ansprüchen aller Kunden gerecht und findet die beste Kombination für eine flexible hochleistungsfähige PVC- Rohrproduktion.

Theysohn rundet sein Angebot mit der flexiblen Nachfolge für die Rohrextrusion ab. Vakuumsprühbäder, Sprühbäder, Abzüge und Schneidvorrichtungen – egal ob für Ein-, Dual-, oder Vierfachstrangproduktion. Theysohn bietet nicht nur perfekte Einzelmaschinen, sondern auch komplette prozessoptimierte Linien an

Anwendung

Theysohn bietet Vakuum- und Doppelkammervakuumsprühtanks in verschiedenen Größen an. Diese werden aus rostfreiem Stahl (V2A) gefertigt und stehen für praxisorientierte Konstruktion und solide Ausführung. Zusätzliche Sprühbäder sind erhältlich.


Abhängig von der Anwendung gibt es verschiedene Typen von Abzügen. Bandabzüge mit 2 Abzugsbändern dienen zum kontinuierlichen Abziehen von Rohren in Einfachstrang-Extrusion. Der Raupenabzug mit 2 Raupen kommt bei Ein- und Mehrfachstrang-Extrusion zur Verwendung. Der Raupengegendruck vorne/hinten ist hier getrennt einstellbar. Der Mehrraupenabzug wiederum bestimmt maßgebend die Liniengeschwindigkeit. Diese Abzüge für den Durchmesserbereich 6 - 800 mm können je nach Typ mit 3, 4, 6 oder 8 Raupen ausgestattet sein.

Die Trenneinheit kann bei Bedarf die Schneidefunktion und die Fasenfunktion miteinander kombinieren. Bei spanenden Schnitten ist die Absaughaube an den Schneid- und Abkantwerkzeugen bzw. die Absaugstelle am Boden des Rotorschlittens und sorgt dafür, dass die Späne in den am Rahmen der Säge befestigten Säcken aufgefangen werden. Das traditionelle System zum Spannen des Rohres besteht aus zwei Paar feststehenden Spannbacken, die das Rohr auf 360° vollständig umschließen. Das universelle System besteht aus einer Vorrichtung mit progressivem Schließverhalten, die sich an 8 Stellen (8 Backen) um das Rohr schließt und sich dadurch an die verschiedenen bearbeitbaren Durchmesser anpasst.

Anwendbar für alle bereits genannten Rohrproduktionen.
